Funktionstestsysteme
für die Elektronikproduktion

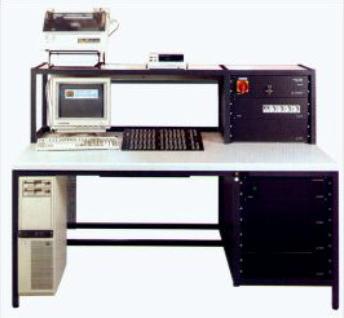

Ein Funktionstester, in einem praktischen und sinnvollen Prüftisch eingebaut, mit einer umfangreichen Ausbaustufe.
Reservesteckplätze in der Prüfeinheit sind in ausreichender Zahl vorhanden, sodass eine Anpassung an die komplizier-
teste Aufgabenstellung durchgeführt werden kann. Der notwendige Platz für ein übersichtliches Arbeiten wird geschaffen,
da auf der Ablage externe Geräte oder weitere ansteuerbare Einheiten beigestellt werden können, eine Vielzahl von
19”-Leerplätzen ist ebenfalls vorhanden. An der Frontseite sind Steckdosen für Lötstationen usw. sinnvoll angeordnet.
An der Rückseite sind genügend Steckdosen für zusätzliche Geräte. Kabelkanäle erlauben eine ordentliche Verlegung der
Kabel, sodass der Messplatz stets einen aufgeräumten Eindruck macht. Das komplette System ist modular aufgebaut und
erlaubt so eine uneingeschränkte Erweiterung.
Technische Daten:
Gehäuse:
Prüftisch
Grösse:
1700mm x 760mm x 885mm (BxHxT)
Tisch
1700mm x 1200mm x 885mm (BxHxT) mit Aufbau
Spannungsversorgung:
190-240V 50Hz
Vorgabennetzteile:
3 Stück je +25,5V 0 -25,5V 1,5A
Auflösung 0,1V
Relaismatrix:
6 Stück Relaiskarten mit je 24 Wechsler (144 Wechsler)
Steckplätze:
insgesamt 13 Stück, durch zusätzliches Pultgehäuse um
weitere 6 Stück erweiterbar
Ausgänge:
auf DIN41612 Bauform C 32pol. Messerleiste
Lieferumfang des Paketes Best.Nr. 880 006:
Testsystem im Prüftisch mit Aufbau
Messsystem Agilent 34405A
Leerrahmen
Prüfadapter für Selbsttest
umfangreiche Software
Steuerrechner mit Bildschirm
Verfügbare Relaiskarten:
24-fach Relaiskarte 5A Schließer
(einfache Breite)
24-fach Relaiskarte 8A Schließer
(einfache Breite)
48-fach Relaiskarte 16A Wechsler
(doppelte Breite)
128-fach Relaiskarte
1A Schließer
(einfache Breite)
Universal-System
880 006
